2009釜用机械密封

产品规格：

产品型号：釜用机械密封2009,2010,2011,2012，2013,2014,2015,2016.

产品范围：

详细说明:2009是双端面不带轴承，2010是双端面带轴承。

        2011是双端面不带轴承，2012是双端面带轴承。

        2013是单端面金属波纹管耐高温不带轴承，

        2014是单端面金属波纹管耐高温带轴承。

        2015是双端面金属波纹管耐高温不带轴承，

        2016是双端面金属波纹管耐高温带轴承。

结构：小弹簧,双端面,非平衡型

压力：≤0.6-1.6Mpa

温度：-20-150℃

转速：≤3m/s

适用介质：水、油、弱碱、弱酸及易燃、易爆、有毒气体。

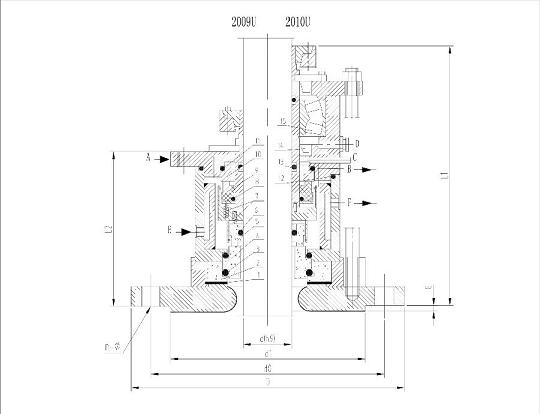

1、下静环O形圈  2、下静环座O形圈  3、箱盖O形圈  4、下静环座  5、螺栓

6、传动螺钉  7、上动环组件  8、上推环  9、动环O形圈  10、上静环

11、上静环O形圈  12、定位块  13、*环组件  14、紧定螺钉  15、轴套

16、油封  17、防转销  18、轴套O形圈  19、箱盖  20、箱盖O形圈

21、密封箱体  22、弹簧座  23、小弹簧  24、下推环  25、下动环组件
